落料大摇摆类模具

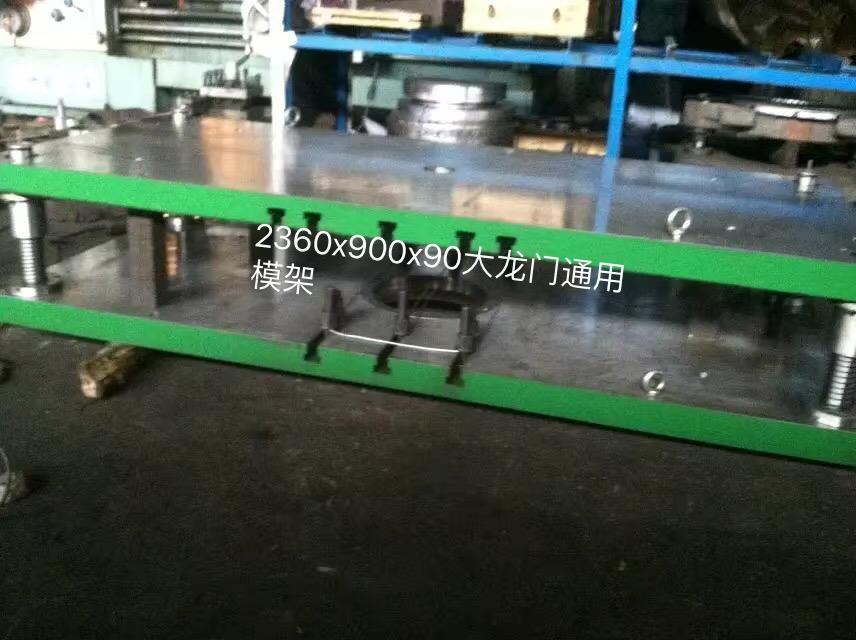

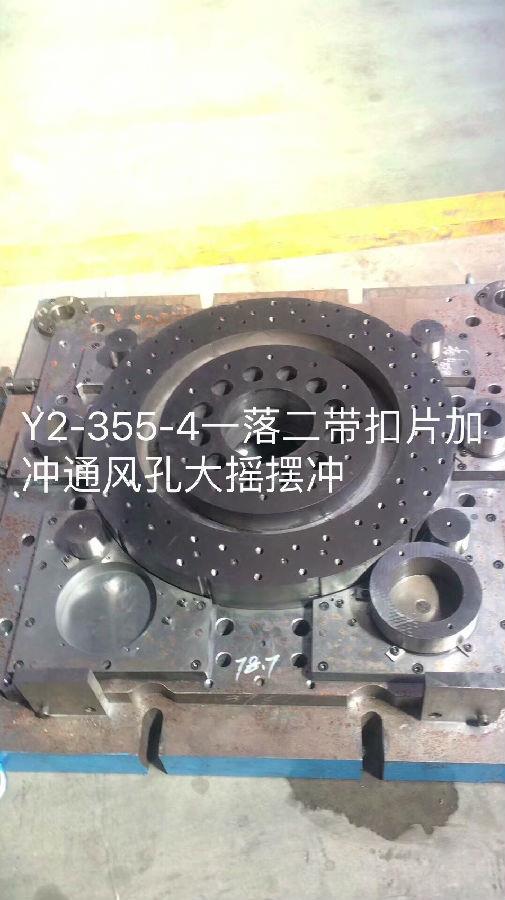

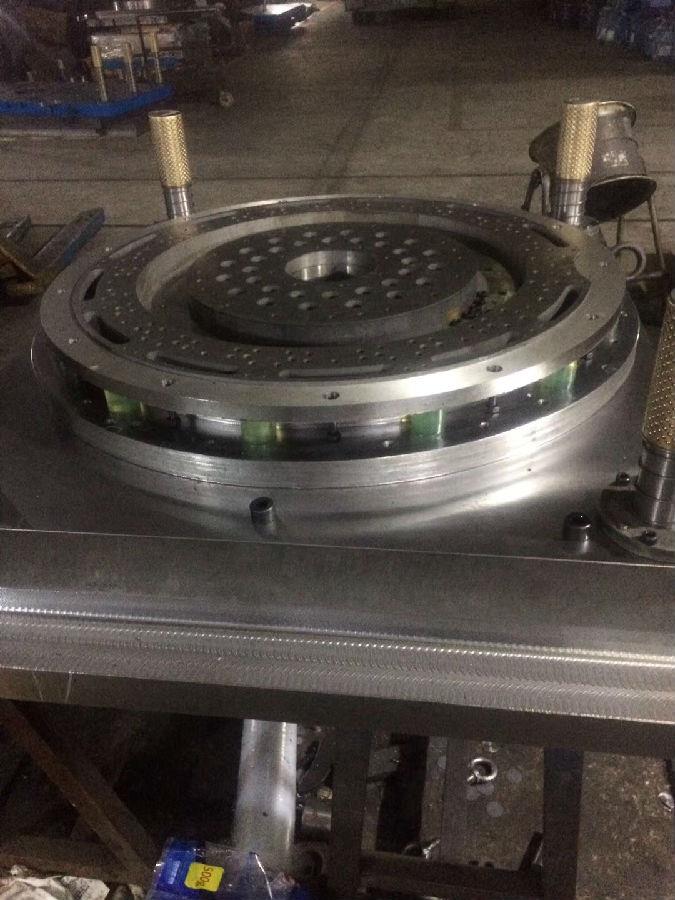

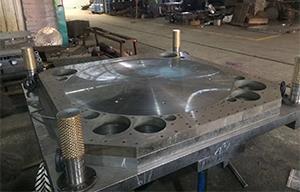

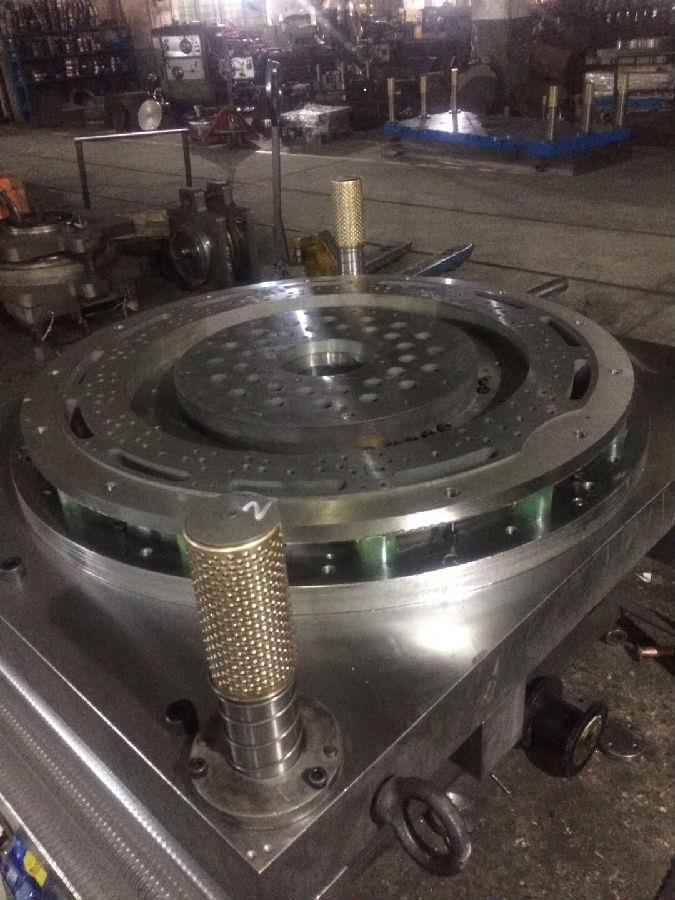

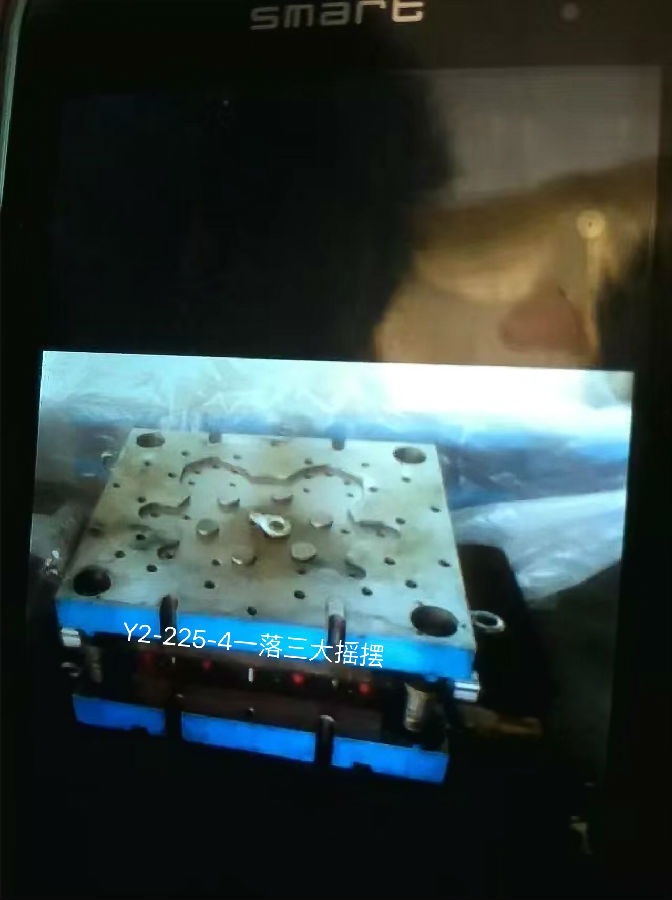

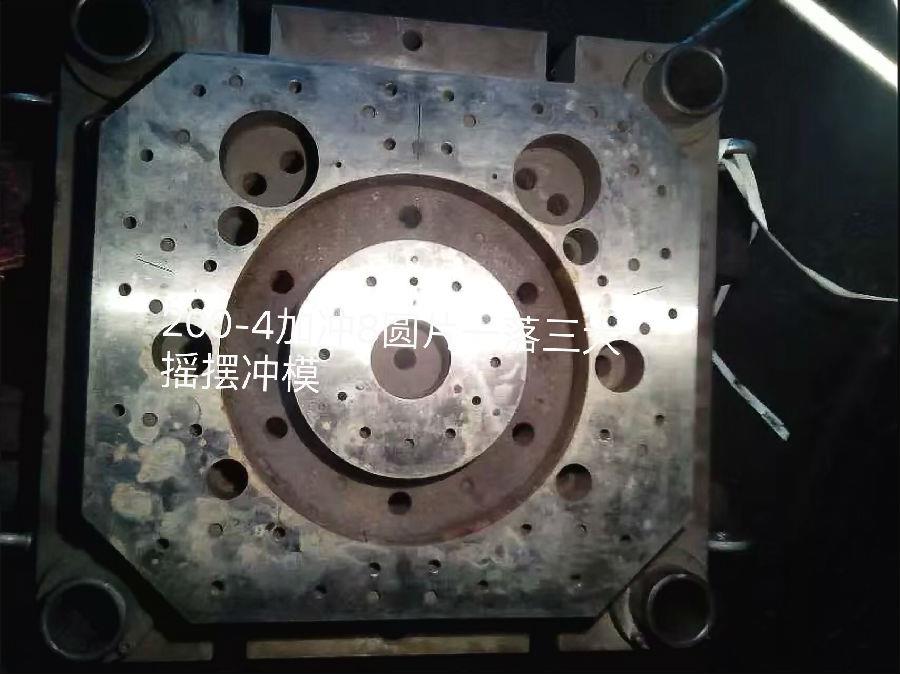

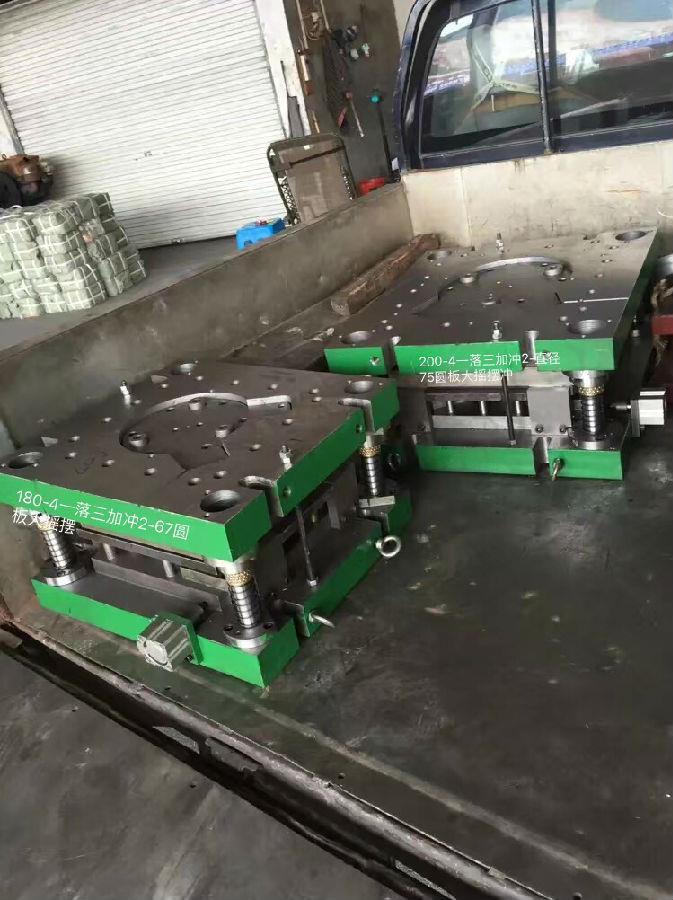

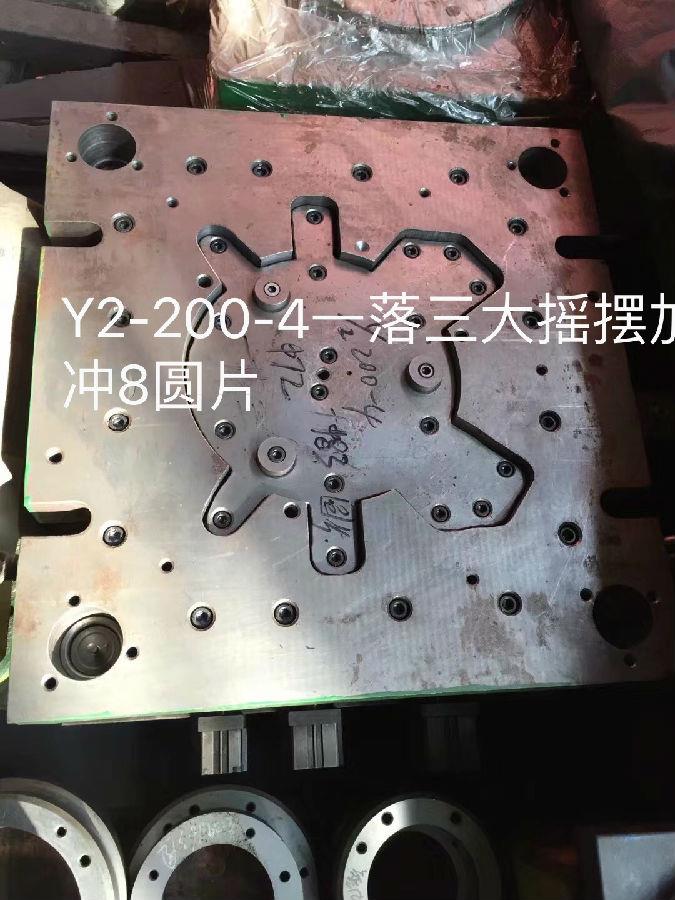

　　一落三落料模具：一落三模具适用于180以上中大型的电机冲片，这样可以减轻冲床负荷，工艺是定子片下模弹性顶出，转子片上模弹性顶出，轴孔片冲床下落料，条料废料人工带出，顺带把转子片和定子片一并拖出来的，落料模寿命长，一般可冲150-180万冲次，相对来讲价格也比较实惠。

　　简单落料模，它由上模和下模两部分组成。上模包括上模板及装在其上的全部部件，下模包括下模板及装在其上的所有部件。冲模往压床上安装时，上模的模柄夹紧在压床滑块的模柄孔中，和滑块一起上下运动，被螺钉，压板固定在压床工作台面上。电机铁芯模具动作原理如下。冲模在冲压之前，条料靠着两个导料销送进，直到接触到一边的导料销为止。冲压时，卸料板先压住材料，接着凸模进行冲压，冲下来的工件由凹模孔下漏。上模回升时，依靠压缩橡皮的弹力将废料从凸模卸下。第二次及以后各次送料则由挡料销定位，间隔一个位置冲压。条料冲完后，翻转180度，再冲压排样图中的虚线部分。冲模结构由如下五部分组成。
