定子模的铁芯冲压模具的技术步骤
- 2022-07-25-

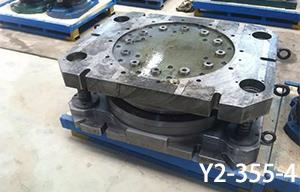

  电机定转子铁芯冲压模具技术,是一项集设备、模具、材料和工艺于一体的高新技术。电机定转子铁芯零件采用多工位级进模,精度高、效率高、使用寿命长,在高速冲床上积极冲压,是现代冲压技术的具体运用。冲压过程是带材从卷中出来后,由校平机校平,然后由主动送料装置送料。带材进入模具后,可以完成冲裁、成型、精整、切边、铁芯的主动叠片等工序。定子和转子铁芯级进模的主要结构有以下步骤:

  1.电机定子模具采用双导向结构,即上下模座由四个以上的大球型导柱导向,每个卸料设备和上下模座由四个小导柱导向,以保证模具可靠的导向精度。

  2.从便于制造、检查、修理和组装的技术考虑,电机定子和转子模板选择更多的块结构和组合结构;

  3.电机定转子具有电机铁芯级进模的特殊结构,如铁芯自动叠片的计数和分离设备(即绘图板结构设备),此外还有级进模的常见结构,如台阶导向系统、卸料系统(由卸料板主体和分块卸料板组成)、导料系统和安全系统(假交货检测设备)

  4.由于级进模的主要零件冲头和模具均采用硬质合金,考虑到特点的加工和材料价格,电机定转子冲头采用压板固定结构,模具采用嵌入式结构,便于组装和更换。
